Gasdruckfedern
GETOLIFT- Gasdruckfeder Bitte beachten Sie folgende Einbauhinweise, wenn Ihre GETOLIFT-Gasdruckfeder auf lange Sicht problemlos ihre Funktion erfüllen soll: Grundsätzlich Der Zylinder steht unter hohem Druck • Nicht an der Gasdruckfeder manipulieren – dies gilt für alleGasdruckfedern! • Hitzeeinwirkung vermeiden, z. B. nicht an der Gasdruckfeder schweißen! • Vermeiden Sie Beschädigungen und Verunreinigungen der Kolbenstange! Dies gilt für Kratzer und Narben ebenso wie für Verunreinigungen durch Schmierschmutz,Farbe. • Bauen Sie, wo möglich, immer unsere Sicherungsbügel mit der Gasdruckfeder zusammen ein! Winddruck und Schneelast können das Klappen- oder Deckelgewicht verändern und damit die Federkraft durch erhöhtes Gewicht übersteigen. Einbau • Kolbenstangegrundsätzlich nach unten zeigend montieren! Durch diese Einbaulage kommt das Dämpfungsverhalten der GETO LIFT-Gasdruckfeder am Ende des Ausschubvorganges vol lzur Geltung. Außerdem wird die Kolbenstange dadurch ständig geöl tund das Dichtungspaket im Zylinder geschmeidig gehalten. • Vermeiden Sie Verkantungen der Gasdruckfeder! Sie führen zum Verschleiß von Anlenkungen, Lagern und Befestigungsbeschlägen und belasten das Dichtungspaket im Zylinder der Gasdruckfeder. Um Verkantungen der Gasdruckfederselbst zu vermeiden, ist ein gewisses Spiel in den Befestigungs- und Lagerbeschlägen von Vorteil. Pflege • Augen in den Befestigungs- und Lagerbeschlägen von Zeit zu Zeit ölen! Kein Fett verwenden! Schließung über den toten Punkt, Regulierung der Ausschub-Geschwindigkeit, hydraulische Dämpfung im ausgeschobenen Zustand. • Durch entsprechende Wahl der Anlenkpunkte kann z. B. eine Klappe in geschlossener Stellung durch die GETO LIFT-Gasdruckfeder zugedrückt werden (Schließstellung über den toten Punkt), bei Entriegelung sofort öffnen oder erst nach einem gewissen Öffnungswinkelsel selbsttätig nach oben schwenken. • Die Öffnungsgeschwindigkeit kann hierbei – ebenfalls durch Wahl der Anlenkpunkte – den Erfordernissen angepasst werden. • Inj edem Fall setzt kurz vor Beendigung des Ausschub-Vorganges bei GETOLIFT- Gasdruckfedern eine hydraulische Dämpfung ein, bevor der Endanschlag durch den Kolben im Zylinder erfolgt.

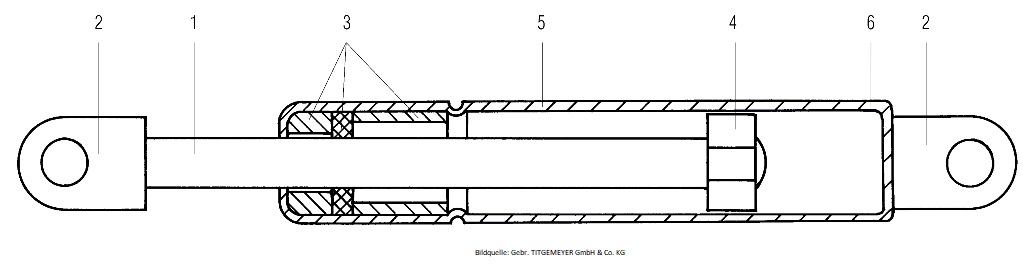

Gasdruckfedern (Gasdruckfeder GETO LIFT-GASFEDER 100/ 250N/ST1) bestehen aus einem Zylinder (5), der auf einer Seite mit einem Bodendeckel (6) und auf der gegenüberliegenden durch ein Dichtungspaket (3) gasdicht verschlossen ist. Axial teleskopierbar wird durch das Dichtungspaket eine Kolbenstange (1)geführt, an deren Ende der Dämpf- und Führungskolben (4)befestigt ist, der zugleich den Ausschub der Kolbenstange begrenzt.Die außenliegenden Enden von Kolbenstange und Zylinder sind mit den entsprechenden Befestigungsteilen – Anschraubaugen –ausgerüstet. Das Dichtungspaket (3) im Zylinder (5) dichtet den mit Gas gefüllten Zylinder gegen die Atmosphäre ab. Die gewünschte Ausschubkraft wird durch das Füllen des Zylinders mit einemdefinierten Gasüberdruck erzeugt. Durch das Einschieben derKolbenstange (1) in den Zylinder wird durch deren Volumen de rGasdruck erhöht. Diese Druckerhöhung ist das Maß für die Krafterhöhung der Gasdruckfeder im eingeschobenen Zustand der Kolbenstange. Das Ergebnis gesamt ist die Ausschubkraft „F“. Die richtige Auswahl der passenden
Gasdruckfeder berechnen:
GETOLIFT-Gasdruckfeder Folgende Daten sind zu berücksichtigen (am Beispiel einer Klappe): G: Klappengewicht L: Schwerpunktabstand zum Drehpunkt S: Sicherheitsfaktor 1,1 b: Abstand des Angriffspunktes der Gasfeder an der Klappe bis zum Drehpunkt b:kann z. B. wie folgt gewählt werden, Hub der Gasfeder abzüglich50 mm F: Federkraft (Ergebnis) Berechnung: Gewicht der Klappe G x waagerechter Abstand L des Schwerpunktes S zum Drehpunkt: wirksamer Hebelarm der Gasdruckfeder (kleinster Abstandzum Drehpunkt) = nominelle theoretische Ausschubkraft F x 1,1 Sicherheitsfaktor s (10% Zuschlag zur nominellen Ausschub - kraft F) = Anzahl und Federkraft N der richtigen GETOLIFT Gasdruckfeder. Formel und Berechnungsbeispiel siehe nebenstehende Abbildung. Bitte beachten Sie: Unsere Einbau-Hinweise und Empfehlungen für sachgerechten Einbau und wirkungsvolle Funktion in Hinblick auf Schließvorgang über den Totpunkt und Dämpfung bei Ausschub der Kolbenstange.
